SQD-100G型声波清灰器

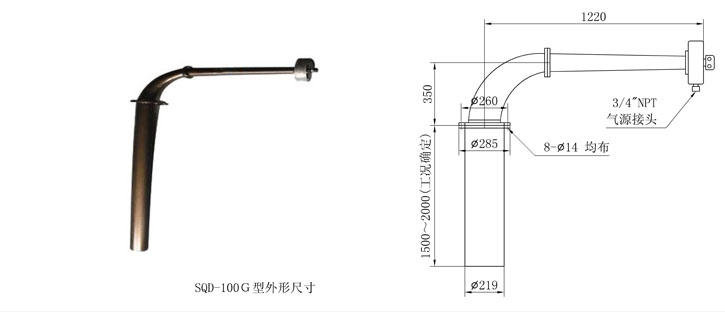

◆  外形尺寸

图片关键词

◆  技术参数


1

型 号

SQD-100G

2

基本频率

100~120Hz

3

出口处声强

≥147dB

3

工作温度

N

-196℃≤t≤350℃

H

350℃≤t≤650℃

G

650℃≤t≤1000℃

4

供气气源

≥0.7MPa

5

工作气源压力

0.3~0.7MPa

6

耗 气 量

2.95 m3/min

7

声波作用范围

一般作用范围:直径D≤6m,长度L≤15m,
它取决于声波清灰器型号及设备结构

8

声能器材料

发声体材料为不锈钢,膜片材料为钛合金

9

参考重量

≤68kg


◆  应用场合
      用于除尘器灰斗、料仓及布袋除尘器灰斗清堵。

◆  产品用途
      1. 用于解决工业生产中灰斗、料仓出口膨料、架桥、鼠洞、下料不畅、仓壁积灰等问题,疏通出口料流,改善物料流动,确保下料畅通,从而防止非正常电场接地短路。
      2. 取代人工清灰,取代机械振打,降低维护费用。

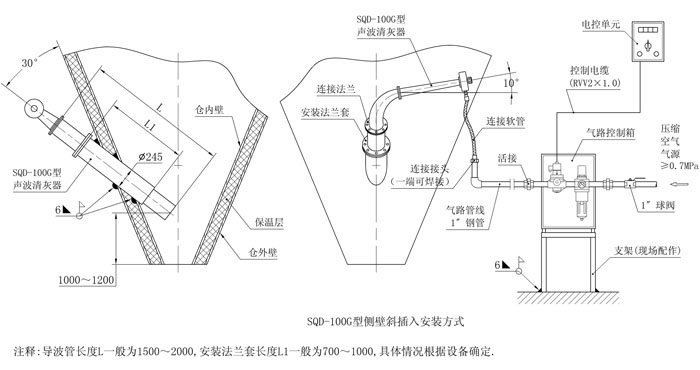

◆  安装方式
◇  斜插入灰(料)斗侧壁安装
      设备开孔为椭圆形。SQD-100G型声波清灰器的安装套为Ф245×800,与灰(料)斗侧壁成30度角斜插入式焊接,焊接牢固后,再将导波筒插入并调整好位置后与安装套的配套法兰焊接,导波筒出口距灰(料)斗出口为800~1200mm,如下图所示。

图片关键词

◆  选型说明
      1. 本型号一般用于容积及出口较大的配料仓,仓内物料湿度应≤10%。
      2. 导波筒长度L一般为2000mm,具体根据用户要求确定。
      3. 每台声波清灰器出厂时均配带气路控制箱1台、连接软管1件及安装附件等1套。
      4. DN25(1″)钢管及控制电缆(RVV2×1.0)由用户自备,,长度视现场安装距离确定。
      5. 根据清灰器的数量确定电控单元的型号。
