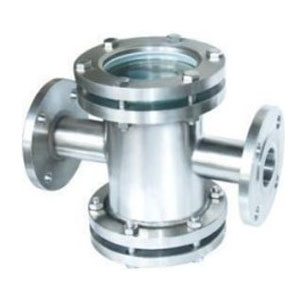

GSJ系列管路视镜


◆  产品概述图片关键词

        管路视镜主要是用于观察管路中流体工作状态的窥视装置,广泛应用于石油、化工、医药及其它工业设备中,我公司生产的管路视镜主要有玻璃管式、直通式、直通异径式、三通式、浮球式等,均采用中压耐热的工业钢化玻璃制造,具有观察清晰、安装方便等特点,也可生产特殊规格、材料的管路视镜,欢迎来人来函商洽。

◆  技术参数及结构型式
GSJ-1玻璃管视镜(HGS07-126、HGS07-127
◇  GSJ-1主要技术参数

型  号
公称压力
(MPa)
工作温度
(℃)
材        质
碳钢
不锈钢(304)
聚氯乙烯
GSJ-1
HGS07-126
0.25
200
GSJ-1
HGS07-127
0.6
200
过程连接:法兰通径为DN25~100,法兰标准采用化工部1998年最新颁布的HG20593-97法兰标准,其他法兰标准请用户在订货时注明。
◇  GSJ-1外形尺寸表
公称直径
DN(mm)
GSJ-1 HGS07-126 PN=0.25 MPa
GSJ-1 HGS07-127 PN=0.6 MPa
外形尺寸
玻璃管
重量(kg)
图    号
外形尺寸
玻璃管
重量(kg)
图    号
H
L
直径
厚度
H
L
直径
厚度
25
360
140
62
6
7.8
HGS07-127-01Ⅰ、Ⅱ、Ⅲ
360
165
93
10
8.7
HGS07-127-01Ⅰ、Ⅱ、Ⅲ
32
360
170
90
7
10.6
HGS07-127-02Ⅰ、Ⅱ、Ⅲ
360
175
98
10
11.2
HGS07-127-02Ⅰ、Ⅱ、Ⅲ
40
360
170
90
7
11.7
HGS07-127-03Ⅰ、Ⅱ、Ⅲ
360
178
106
12
12.4
HGS07-127-03Ⅰ、Ⅱ、Ⅲ
50
360
170
90
7
12.4
HGS07-127-04Ⅰ、Ⅱ、Ⅲ
360
190
118
12
13.3
HGS07-127-04Ⅰ、Ⅱ、Ⅲ
70
360
195
116
8
17.2
HGS07-127-05Ⅰ、Ⅱ、Ⅲ
360
195
123
15
18.0
HGS07-127-05Ⅰ、Ⅱ、Ⅲ
80
360
230
144
9
21.3
HGS07-127-06Ⅰ、Ⅱ、Ⅲ
360
220
129
15
21.9
HGS07-127-06Ⅰ、Ⅱ、Ⅲ
100
360
230
144
9
24.2
HGS07-127-07Ⅰ、Ⅱ、Ⅲ
360
235
155
15
25.2
HGS07-127-07Ⅰ、Ⅱ、Ⅲ
GSJ-2直通式视镜(HGS07-101、HGS07-102)
◇  GSJ-2主要技术参数
型    号
公称压力
(MPa)
工作温度
(℃)
材        质
碳钢
不锈钢(304)
GSJ-2 HGS07-101
0.25
200
GSJ-2 HGS07-102
0.6
200
GSJ-2 SCF10
1.0
200
GSJ-2 SCF16
1.6
200
GSJ-2 SCF25
2.5
200

◇  GSJ-2 HGS07外形尺寸表


公称直径
DN(mm)
GSJ-2 HGS07-101 PN=0.25 MPa
GSJ-2 HGS07-102 PN=0.6 MPa
外形尺寸
玻璃板
重量(kg)
图    号
外形尺寸
玻璃板
重量(kg)
图    号
H
L
直径
厚度
H
L
直径
厚度
15
200
181
65
10
7.0
HGS07-101-01Ⅰ、Ⅱ
200
189
65
10
8.7
HGS07-102-15Ⅰ、Ⅱ
20
200
181
65
10
7.6
HGS07-101-02Ⅰ、Ⅱ
200
189
65
10
9.5
HGS07-102-20Ⅰ、Ⅱ
25
200
181
65
10
8.0
HGS07-101-03Ⅰ、Ⅱ
200
189
65
10
10.0
HGS07-102-25Ⅰ、Ⅱ
32
260
226
95
15
16.4
HGS07-101-04Ⅰ、Ⅱ
260
234
95
15
20.5
HGS07-102-32Ⅰ、Ⅱ
40
260
226
95
15
17.0
HGS07-101-05Ⅰ、Ⅱ
260
234
95
15
23.5
HGS07-102-40Ⅰ、Ⅱ
50
320
266
140
20
25.0
HGS07-101-06Ⅰ、Ⅱ
320
278
140
20
31.0
HGS07-102-50Ⅰ、Ⅱ
65
320
266
140
20
27.4
HGS07-101-07Ⅰ、Ⅱ
320
278
140
20
35.2
HGS07-102-65Ⅰ、Ⅱ
80
360
300
165
20
34.3
HGS07-101-08Ⅰ、Ⅱ
360
308
165
20
39.0
HGS07-102-80Ⅰ、Ⅱ
100
360
300
165
20
36.5
HGS07-101-09Ⅰ、Ⅱ
360
308
165
20
41.3
HGS07-102-100Ⅰ、Ⅱ
125
440
356
165
20
43.0
HGS07-101-10Ⅰ、Ⅱ
440
370
165
20
48.0
HGS07-102-125Ⅰ、Ⅱ
150
440
356
165
20
46.0
HGS07-101-11Ⅰ、Ⅱ
440
370
165
20
51.0
HGS07-102-150Ⅰ、Ⅱ

◇  GSJ-2 SCF10、16、25外形尺寸表


公称直径
DN(mm)
GSJ-2 SCF10 PN=1.0 MPa
GSJ-2 SCF16 PN=1.6 MPa
GSJ-2 SCF25 PN=2.5 MPa
H
L
重量(kg)
H
L
重量(kg)
H
L
重量(kg)
15
200
200
9.1
200
200
9.1
200
200
9.1
20
200
200
10.3
200
200
10.3
200
200
10.3
25
200
200
11.1
200
200
11.1
200
200
11.1
32
260
244
21.6
260
250
22.2
260
270
24.2
40
260
244
24.7
260
250
25.3
260
270
27.3
50
320
290
32.9
320
300
34.5
320
320
37.7
65
320
290
35.9
320
300
37.5
320
320
40.8
80
360
320
41.3
360
330
43.2



100
360
320
43.5






125
440
370
50.3






◆  订货须知
◇  订货时须注明型号规格、介质温度、工作压力、环境湿度、接液材质
◇  特殊订货请注明
