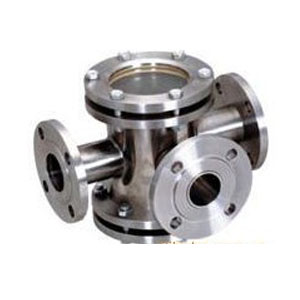

SJ系列视镜


◆  产品概述图片关键词

        视镜是焊接在各种容器上用于观察液(物)位状态的窥视装置,广泛应用于石油、化工、医药及其它工业设备中,我公司生产的视镜主要有普通视镜、带颈视镜等,均采用中压耐热的工业钢化玻璃制造,具有观察清晰、安装方便等特点,也可生产特殊规格、材料的视镜,欢迎来人来函商洽。

◆  技术参数及结构型式

◇  视镜 JB593–64
                HGJ501–86                                                      表一


公称直径DN(mm)
公称压力MPa
D
D1
b1
b2
≈H
双头螺栓
重量
kg
标准图图号
数量
直径
碳素钢
不锈钢
50
0.6
115
90
25
12
53
6
M10
2.30
JB593-64-1
JB593-64-5
80
0.6
145
120
25
14
57
8
M10
3.49
JB593-64-2
JB593-64-6
125
0.6
205
175
30
16
68
8
M12
7.69
JB593-64-3
JB593-64-7
150
0.6
230
200
30
18
70
8
M12
9.12
JB593-64-4
JB593-64-8
50
1.0
130
100
34
22
79
6
M12
4.7
HGJ501-86-1
HGJ501-86-11
1.6
130
100
34
24
79
6
M12
4.9
HGJ501-86-2
HGJ501-86-12
2.5
130
100
34
26
84
6
M12
5.1
HGJ501-86-3
HGJ501-86-13
80
1.0
160
130
36
24
86
8
M12
6.8
HGJ501-86-4
HGJ501-86-14
1.6
160
130
36
26
91
8
M12
7.1
HGJ501-86-5
HGJ501-86-15
2.5
160
130
36
28
96
8
M12
7.4
HGJ501-86-6
HGJ501-86-16
100
1.0
200
165
40
26
100
8
M16
12.0
HGJ501-86-7
HGJ501-86-17
1.6
200
165
40
28
105
8
M16
12.5
HGJ501-86-8
HGJ501-86-18
125
1.0
225
190
40
28
105
8
M16
14.7
HGJ501-86-9
HGJ501-86-19
150
1.0
250
215
40
30
110
12
M16
17.6
HGJ501-86-10
HGJ501-86-20


◇  带颈视镜 JB595-64-1-8
                        HGJ502-86-1-20                                              表三
公称直径DN(mm)
公称压力MPa
D
D1
b1
b2
dH
h
≈H
双头螺栓
总重
kg
标准图图号
数量
直径
碳素钢
不锈钢
50
0.6
115
90
14
12
57
45
73
6
M10
1.69
JB595-64-1
JB595-64-5
80
0.6
145
120
18
14
89
50
82
8
M10
3.25
JB595-64-2
JB595-64-6
125
0.6
205
175
20
16
133
50
88
8
M12
6.65
JB595-64-3
JB595-64-7
150
0.6
230
200
22
18
159
60
100
8
M12
8.61
JB595-64-4
JB595-64-8
50
1.0
130
100
22
22
57
70
113
6
M12
4.2
HGJ502-86-1
HGJ502-86-11
1.6
130
100
24
24
57
70
116
6
M12
4.5
HGJ502-86-2
HGJ502-86-12
2.5
130
100
26
26
57
70
120
6
M12
5.0
HGJ502-86-3
HGJ502-86-13
80
1.0
160
130
24
24
89
70
120
8
M12
6.4
HGJ502-86-4
HGJ502-86-14
1.6
160
130
26
26
89
70
127
8
M12
7.0
HGJ502-86-5
HGJ502-86-15
2.5
160
130
28
28
89
70
128
8
M12
7.4
HGJ502-86-6
HGJ502-86-16
100
1.0
200
165
26
26
108
80
142
8
M16
10.9
HGJ502-86-7
HGJ502-86-17
1.6
200
165
28
28
108
80
143
8
M16
11.6
HGJ502-86-8
HGJ502-86-18
125
1.0
225
190
28
28
133
80
143
8
M16
13.6
HGJ502-86-9
HGJ502-86-19
150
1.0
250
215
30
30
159
80
150
12
M16
17.4
HGJ502-86-10
HGJ502-86-20
      材          质:Ⅰ(碳钢)、Ⅱ(不锈钢)、F(衬聚四氟)、S(聚氯乙烯)
      标记示例1:普通视镜公称压力PN1.0,公称直径DN80,材料不锈钢,其标记为:视镜ⅡPN1.0,DN80,HGJ501-86-14。
      标记示例2:带颈视镜、公称压力PN1.6、公称直径DN100,材料为碳素钢,其标记为:带颈视镜ⅠPN1.6,DN100,HGJ502-86-8。
      标记示例3:带颈视镜的高度h允许加长,但需在标记中注明加长后的尺寸,例如:公称压力PN2.5,公称直径DN80碳素钢制h=100,其标记为:带颈视镜:ⅠPN2.5,DN80,h=100,HGJ502-86-6。

◆  订货须知
◇  订货时须注明型号规格、介质温度、工作压力、环境湿度、接液材质
◇  特殊订货请注明
