LG-D系列流量测量节流装置

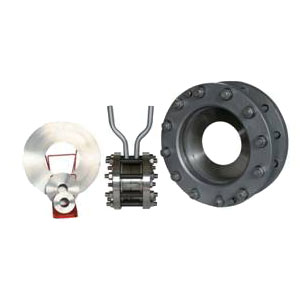

◆  产品概述图片关键词

      LG-D系列流量测量节流装置是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。具有结构简单、安装方便、性能稳定、精确度高等优点。可用于现代工业中的液体、蒸汽和气体的流量测量,广泛应用于石油、化工、冶金、电力、轻工等行业。

◆  工作原理
      在充满单相连续流体的封闭管道中,安装一个节流元件(如孔板、喷嘴等),当流体通过节流元件的节流孔时,流束形成局部收缩,流速加快,动能增加,静压力降低,在节流元件的前后产生一个静压力差,即△P=P1-P2,若节流孔的面积为A,流体的质量流量为qm,体积流量为qv,密度为ρ,则根据流动连续性方程和伯努利方程可推导出压力差与流体流量之间的关系式:

      图片关键词

式中α为流量系数。由上述关系可知,如果节流孔的面积和密度一定,则流量与压力差的平方根成正比,即只要测出压力差值,即可计算出流量值,节流装置就是根据这个原理测量流体流量的。

◆  技术参数及结构要求

1.  标准孔板
◇  产品特点
      LG-D系列标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624-2006设计制造,按国标JJG640-94检定。标准孔板可以采用角接取压(包括环室取压和单独钻孔取压)、法兰取压或D-D/2取压三种取压方式。
      LG-D系列标准孔板按国标规定进行设计、制造和检定的标准孔板无需实流标定,精度高、结构简单、制造成本低,但压力损失在所有标准节流装置中最大,不适用于要求压力损失小的情况,标准孔板广泛用于石油、化工、冶金、电力等行业。
◇  适用范围
      公称直径:50mm≤DN≤1200mm  如DN>1200mm,需实流标定
      公称压力:PN≤16.0MPa
      孔径比β:0.20≤β≤0.75
      雷诺数范围:当0.20≤β≤0.45时,5000≤ReD
                                当0.45≤β≤0.75时,10000≤ReD
      精确 度(不确定度):±0.5~±1.5%
◇  结构形式
      角接(环室)取压方式见图:



      角接(单独钻孔)取压方式见图:



      法兰取压方式见图:



      D-D/2取压方式见图:



◇  安装要求
      ① 安装时应保证孔板中心、法兰轴线、管道轴线和垫片同心,不同心度不得超过0.002D/β。
      ② 孔板的正负方向,上下游取压法兰应与介质流向相符,取压孔的方位可根据介质不同和变送器的安装情况确定。
      ③ 节流装置与管道连接时,焊接处的端面与管道轴线的不垂直度不得大于1º,焊接后内部焊缝应加工处理,使其光滑,无焊疤和焊渣。
      ④ 取压法兰与管道焊接前,应先将管道上的取压孔钻好,其直径与取压法兰上的取压孔径相同,焊接时取压法兰上的取压孔与管道上的取压孔对准。
      ⑤ 可选带上下游直管段。
      ⑥ D-D/2取压是成套供货,法兰连接可直接安装。



2.  标准喷嘴
◇  产品特点
      LG-D系列标准喷嘴亦称ISA1932喷嘴,具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点,适用于电厂高温高压蒸汽、热网管路、流速高的流体流量测量。标准喷嘴按国标GB/T2624-2006进行设计制造,按国标JJG640-94进行检定。无需实流标定。
◇  适用范围
      公称直径:50mm≤DN≤500mm
      公称压力:PN≤32.0MPa
      雷诺数范围:0.30≤β≤0.44时,70000≤ReD≤107
                                0.44≤β≤0.80时,20000≤ReD≤107
      孔 径 比 β:0.30≤β≤0.80
      精 确 度(不确定度):±0.8~±1.2%
◇  结构形式
      LG系列标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成,其取压方式上游取压口采用角接取压,下游取压口可按角接取压设置,也可设置于较远下游处。喷嘴总长度
      当0.30≤β≤2/3时,喷嘴长度=0.6041d
      当2/3≤β≤0.80时,喷嘴长度={0.4041+(0.75/β-0.25/β2-0.5225)0.5}d,具体外形结构见下图:



3.  长颈喷嘴
◇  产品特点
      LG-D系列长径喷嘴主要用于电力行业高压或高温高压场合,主蒸汽、主给水或减温水均采用此典形设计,它具有量程比宽、精度高、压力损失小、寿命长等特点,长径喷嘴按国标GB/T2624-2006设计制造,按国标JJG640-94进行检定,无需实流标定。
◇  适用范围
      公称直径:50mm≤DN≤630mm
      公称压力:PN≤32.0MPa
      雷诺数范围:1×104≤Red≤1×107
      孔 径 比 β:0.2≤β≤0.8
      精 确 度(不确定度):±0.8~±1.2%
◇  结构形式
      ① 长径喷嘴由入口收缩部分A、圆筒形喉部B、下游端平面C组成,其取压方式为D-D/2取压。
      ② 长径喷嘴有两种形式:高比值喷嘴0.25≤β≤0.8
                                                   低比值喷嘴0.20≤β≤0.5
      ③ 当β值介于0.25和0.5之间量,可采用任意一种结构形式的长径喷嘴,具体结构形式见下图:



4.  经典(古典)文丘里管
◇  产品特点
      LG-D系列经典文丘里管是按国标GB/T2624-2006设计制造,按国标JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管段最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。
◇  适用范围
◇ 公称直径:50mm≤DN≤1200mm ,如DN>1200mm需实流标定
     粗铸收缩段:100mm≤DN≤800mm
     机械加工收缩段:50mm≤DN≤250mm
     粗焊铁板收缩段:200mm≤DN≤1200mm
◇ 公称压力:≤6.3MPa
◇ 节流孔径比β:0.3≤β≤0.75
     粗铸收缩段:0.3≤β≤0.75
     机械加工收缩段:0.4≤β≤0.75
     粗焊铁板收缩段:0.4≤β≤0.7
◇ 雷诺数范围:2×105≤ReD≤2×106
     粗铸收缩段:2×105≤ReD≤2×106
     机械加工收缩段:2×105≤ReD≤106
     粗焊铁板收缩段:2×105≤ReD≤2×106
◇ 精 确 度(不确定度):±0.7~±1.5%
◇  结构形式
      LG-D系列经典文丘里管的轴向截面见下图。它是由入口圆筒段A、圆锥收缩段B、圆
筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D,其长度等于D;收缩段B为圆锥形,并有21º±1º的夹角; 喉部C为直径d的圆形筒段,其长度等于d;扩散段E为圆锥形,扩散角为7º~15º。
      经典文丘里管的收缩段分三种形式:粗铸收缩段,机械加工收缩段,粗焊铁板收缩段。
      经典文丘里管的上游取压口和喉部取压口做成几个(不少于4个)单独的管壁取压口形式,用均压环把几个单独管壁取压口连接起来。当d≥33.3mm时,喉部取压口的直径为4~10mm,上游取压口的直径应不大于0.1D;当d≤33.3mm时,喉部取压口直径为0.1d~0.13d,上游取压口的直径为0.1d~0.1D。具体结构形式见下图:

◆  产品选型


选   型   表
项  目
LG
流量测量节流装置
系 列 号

-D
Y
标准孔板(GB/T 2624-2006、ISO5167-1:2003)
节流元件

Q
1/4圆孔板(BS1042-1989)
X
小管径孔板(GB/T2624-81)
T
锥形入口孔板(BS1042-1989)
M
ISA1932喷嘴(GB/T 2624-2006、ISO5167-1:2003)
C
长颈喷嘴(GB/T 2624-2006、ISO5167-1:2003)
I
偏心孔板ASME
S
圆缺孔板ASME
B
焊接节流装置
Z
粗铸收缩段文丘里管(GB/T 2624-2006、ISO5167-1:2003)
J
机械加工收缩段文丘里管(GB/T 2624-2006、ISO5167-1:2003)
H
粗焊铁板收缩段文丘里管(GB/T 2624-2006、ISO5167-1:2003)
W
文丘里喷嘴(GB/T 2624-2006、ISO5167-1:2003)

F
法兰取压
取压方式
H
角接环室取压
Z
单独钻孔取压
D
径距取压
T
特殊取压

-
10
15
20
25
32
40
公称通径

50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1100
1200





-
1.6
1.6MPa
150
Class 150LB ANSI
公称压力

2.5
2.5MPa
300
Class 300LB ANSI
4.0
4.0MPa
400
Class 400LB ANSI
6.3
6.3MPa
600
Class 600LB ANSI
10.0
10.0MPa
900
Class 900LB ANSI
16.0
16.0MPa
1500
Class 1500LB ANSI
20.0
20.0 MPa
2500
Class 2500LB ANSI
25.0
25.0 MPa


-
O
无节流元件
直管段
节流元件
形式

A
安装法兰
B
安装法兰,上下游直管段
C
上下游直管段连接法兰
D
上下游直管段,上游连接法兰
E
上下游直管段,下游连接法兰
F
焊接结构
LG
-D
Y
F
-
100
-
2.5
-
A

选型示例
        LG-DY型流量测量节流装置,节流元件为标准孔板,法兰取压,公称通径DN100,公称压力2.5MPa,安装法兰。

更多产品信息请到技术支持中资料下载。
