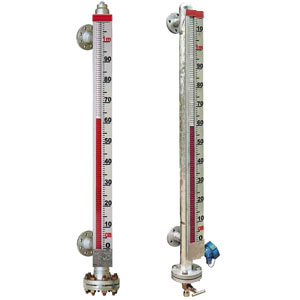

UHZ-098系列磁浮子液位计


◆  产品概述图片关键词

        UHZ-098系列磁浮子翻板式液位计是以浮子为测量元件,通过磁钢的磁性耦合将液位的变化线性地传递到现场指示器,使指示器能够清晰地指示出液位的位置,液位计配有液位报警器和液位变送装置。
        该产品技术先进、结构合理、显示清晰直观,广泛适用于石油、化工、电力、钢铁、制药等行业工艺过程中的液位、界位的测量、控制和记录。液位计具有防爆、防腐、抗硫等功能。可用于有腐蚀、有毒、易燃、易爆等危险场所。
        为方便夜间读数,我公司特推出新一代的具有荧光显示功能的现场指示器。

◆  工作原理

      基本型
        液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降(见图一)。浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻板翻转180°;当液位上升时,翻板由白色转为红色,当液位下降时,翻板由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
      远传装置
        远传变送器分为干簧—电阻式远传液位变送器和磁致伸缩式远传液位变送器两种形式。
(1)干簧电阻式
        变送器由液位传感器和转换电路组成,液位传感器是由一组安装在不锈钢管内的干簧管—电阻链,构成一个电位器式位移传感器,电阻链接到基准电源上。当浮子随液位上下移动时,对应于液位值的干簧管受浮子磁场的作用而吸合,干簧作为电位器中间滑臂,输出一个与液位高度成正比例的测量电压信号。该测量电压信号由转换电路转换成4~20mADC信号输出,从而达到遥测目的。
(2)磁致伸缩式
        磁致伸缩式液位变送器由液位传感器及电子电路组成,它直接安装在主筒体的外侧。
        传感器管子中装有一根磁致伸缩金属线,当电子电路了出一短电流脉冲(启动脉冲)施加在金属线上时,在磁致伸缩线的周围便产生一径向磁场。当内装磁钢的浮子在筒体内随液位上、下移动时,在金属线上感应到这轴向磁场。在这两个相互垂直磁场的作用下,金属线就会产生扭曲变化(威德曼效应),这一机械振动以声脉冲波形式向金属线的两端连续传播。向下传播的脉冲波在末端的阴尼区被吸收,而当脉冲波向上传播到顶部时,根据维拉里逆效应原理,借助磁性敏感元件将脉冲波转换成电脉冲(停止脉冲)。由测量启动脉冲和停止脉冲之间的传播时间,来确定浮子在介质中的准确位置,从而达到测量的目的。
      报警开关
报警开关是受磁耦合机构驱动的一种报警开关,安装于筒体的外侧,当液位越过上限(或下限)控制点时,受浮子内磁钢驱动,开关吸合或断开,从而实现控制液位的目的,报警开关为单刀双掷型,具有记忆功能,即故障不排除,报警信号也不会消除。

  技术参数
      基本型
◇  测量范围:300~8000mm(对中心距超过8000或运输条件不允许超过长度的液位计采用分段制造)
◇  精 确 度:±10mm(现场指示)
◇  介质温度:-196~400℃(视材质而定)
◇  工作压力:-0.1~25 .0MPa(视材质而定)
◇  介质密度:0.40~2.0g/cm3
◇  介质密度差:0.15g/cm3(测量界位)
◇  介质粘度:见系列表(对于粘度大的介质或测量温度低时易结晶的介质可选用加热夹套型液位计)
◇  环境振动:频率≤25Hz,振幅≤0.5mm
◇  跟随速度:≤0.08m/s
◇  连接法兰:DN20~DN50,PN0.25~PN25.0MPa,PL/RF,WN/RF,WN/M(任选)
                          法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20592~20635-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  伴热夹套:G1/2"(外)
◇  排污接口:ZG1/2"(排污阀)、M20×1.5(排污堵塞)
◇  浮子材质:基本型1Cr18Ni9Ti、304、316L
                          塑料型PVC(聚氯乙烯)、PP(聚丙烯)、PE(聚乙烯)
                          特殊型Ti(使用在密度低且压力高的介质中)
◇  主体材质:1Cr18Ni9Ti、304、316L
                          PVC(聚氯乙烯)
                          PP(聚丙烯)
                          PE(聚乙烯)
◇  仪表外壳:压铸铝合金粉末喷涂
◇  翻        板:不锈钢
◇  翻板支架:铝合金
      远传装置
(1)干簧电阻式
◇  测量范围:300~8000mm(或按用户所需)
◇  精 确 度:±10mm(绝对误差)
◇  回        差:±10mm
◇  供电电源:24V DC±5% 二线制
◇  输出信号:4~20mA DC 二线制
◇  环境温度:-40~60℃
◇  负载能力:550Ω(在24V DC供电时)
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP65
◇  防爆型式:
                          隔爆型 dⅡBT4
                          本安型 iaⅡCT4
◇  关联设备:配带B902B齐纳安全栅
◇  电缆敷设参数:
                                 电感≤2.2mH
                                 电容≤0.16μF
(2)磁致伸缩式
◇  测量范围:300~8000mm(或按用户所需)
◇  精 确 度:±0.1% F·S
◇  线 性 度:±0.1% F·S
◇  供电电源:24V DC±5% 二线制
◇  输出信号:4~20mA DC 二线制
◇  环境温度:-40~60℃
◇  负载能力:550Ω(在24V DC供电时)
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP67
◇  防爆型式:
                          隔爆型 dⅡBT4
                          本安型 ibⅡCT4
◇  关联设备:配带B902B齐纳安全栅
◇  电缆敷设参数:
                                  电感≤2.2mH
                                  电容≤0.16μF
      报警开关
◇  触点容量:220V AC/DC 2A(隔爆型、普通型)
                          24V DC 50mA(本安型)
◇  开关滞后:18mm
◇  开关寿命:105
◇  环境温度:-40~125℃
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP67
◇  防爆型式:
                          隔爆型 dⅡBT5
                          本安型 ibⅡCT5
◇  关联设备:配带B902B齐纳安全栅
◇  电缆敷设参数:
                                  电感≤4.1mH
                                  电容≤0.12μF

  产品选型


选   型   表
项  目
UHZ-098-□□□
磁浮子液位(界位)计
系 列 号

T通用型
基本型式
Y荧光型

1
ZG1/2"(排污阀)
排污结构
2
M20×1.5(排污堵塞)

B
标准型
安装方式
S
上带指示器型
X
下带指示器型

1
测量液位
被测参数
2
测量界位

A
无报警开关
报警开关
B
带上限报警开关
C
带下限报警开关
D
带上、下限报警开关

-□
报警开关点数(用数字表示)
控制点数

R1
无远传变送器
远传装置
R2
带干簧电阻式远传变送器(4~20mA)
R3
带磁致伸缩式远传变送器(4~20mA)

O
无防爆要求
防爆型式
D
隔爆型
E
本质安全型

J0
无伴热夹套
伴热夹套
J1
带伴热夹套G1/2"(外)
J2
电伴热装置
J3
真空夹套

-N
无安全栅
安 全 栅
-LB
配带安全栅(型号)

-□□
测量范围(mm)

-□□
介质密度(kg/m3

-□□
工作压力
(MPa)
UHZ-098-104

1
B
1
A
-□
R2
O
J0
-N
-1000
-958
-1.2
选型示例
        UHZ-098-104T型磁浮子液位计,带排污阀,侧侧法兰安装方式,测量液位,无报警开关,带干簧电阻式远传变送器,无防爆要求,无伴热夹套,无安全栅,测量范围0~1000mm,介质密度958 kg/m3,工作压力1.2MPa。
