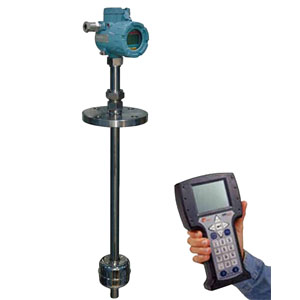

UQZ-053系列磁浮球液位变送器


◆  产品概述图片关键词

      UQZ-053顶装式磁浮球液位变送器适用于炼油、化工、造纸、食品和制药等行业污水处理及各类常压和承压容器内介质液位的测量,对于地下贮槽的液位测量尤为理想。

◆  工作原理
      变送器由液位传感器和电流转换器两部分组成。浮球与液位同步变化,从而使传感器内电阻呈线性变化,再由转换器将电阻变化转换成电流,放大至4~20mA电流信号输出。

◆  技术参数
◇  测量范围:300~8000mm
◇  精 确 度:±1.5% FS(测量范围大于1000mm)
◇  供电电源:24V DC±5% 二线制

◇  功         耗:≤720mW
◇  输出信号:4~20mA DC 二线制
◇  工作压力:1.6 MPa,2 .5MPa
◇  介质温度:-40~120℃
◇  介质密度:0.5~2.0g/cm3
◇  介质粘度:≤150mPa·s
◇  接液材质:304SS,其它材质请用户在订货时注明
◇  连接法兰:DN50~DN150,PN1.6~2.5,PL/RF,SO/RF(任选)法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20593-97法兰标准制造, 其它法兰标准请用户在订货时注明
◇  环境温度:-40~60℃。
◇  负载能力:0~550Ω(在24V DC供电时)
◇  电气接口:M20×1.5(内) 或按用户所需
◇  外壳防护:IP65
◇  防爆型式:
                          隔爆型 dⅡBT4
                          本安型 ibⅡCT5
◇  关联设备:配带B902或LB830齐纳安全栅

◇  电缆敷设参数:
                          电感≤2.2mH

                          电容≤0.16μF

◆  产品选型


选 型 表

系 列 号

结构特点

接液材质

过程连接

介质温度

选 型
使用须知

UQZ-053

A

    标准A型

304SS,316L,Ti

DN150 PN1.6/2.5
PL/RF

    -40~120℃

变送器安装位置应避开液体进、出口处,测量范围超过5米,测量管底部需定位。

B

    标准(小球)B型

304SS,316L,Ti

DN80 PN1.6/2.5
PL/RF

C

    标准(小球)C型

304SS,316L,Ti

DN50 PN1.6/2.5
PL/RF



1

测量液位

被测参数

2

测量界位


R1

干簧电阻式变送器(4~20mA)

远传信号

R2

磁致伸缩式变送器(4~20mA)


O

普通防水型

防爆型式

D

隔爆型

E

本质安全型


-N

无安全栅

安 全 栅

-LB

配带安全栅(指明型号)


-□□

测量范围,
单位:mm


-□□

安装高度(即检测杆总长),
单位:mm


-□□

介质密度,
单位:kg/m3


-D

工作压力:常压


-□

工作压力 单位:MPa

UQZ-053

A

1

R1

O

-N

-2000

-2200

-860

-0.3

选型示例

        UQZ-053A型磁浮球液位变送器,接液材质304SS,连接法兰DN150 PN1.6 PL/RF,测量液位,干簧电阻式远传变送器,普通防水型,无安全栅,测量范围0~2000mm,安装高度2200,介质密度860 kg/m3,工作压力0.3MPa。

◆  使用维护
      1. 液位计筒体内不应含有固体杂质和磁杂质进入,以免对浮球造成卡组和减弱浮力。
      2. 变送器出现工作异常,首先检查磁浮球是否正常随液位上下浮动,其次可以检查检测管输出部分输出电阻是否正常,浮球在零位位置,检测管检测电阻应该为0,浮球向上移动,电阻应该为10Ω/10mm逐级递增变化,如测量范围2000mm时,测检测管在满度时的输出电阻值为2000Ω,第三在检测管输出电阻正常情况下,调节变送输出模块观察输出电流是否可以变化,否则可能需要更换变送输出模块。

更多产品信息请到技术支持中资料下载。
