DN3010系列智能电动浮筒液位变送器

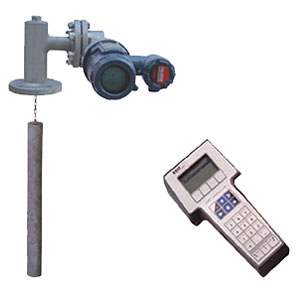

◆  产品概述 图片关键词

      DN3010系列智能型电动浮筒液位(界位)变送器是本公司与美国费希尔控制设备公司合作生产的产品。液位变送器为原装的FIELDVUE DLC3000系列智能液位控制器表头,浮筒测量室及测量机构由本公司设计制造。该液位变送器可用来测量液位、界位或密度,输出4~20mA标准直流信号,并提供HART通信协议。DLC3000系列智能液位控制器还可存取对过程操作至关重要的信息。使用与DLC3000系列智能液位控制器相兼容的375型HART通信器,可获取来自过程、智能液位控制器或浮筒测量室的信息。HART通信器可连接在智能液位控制器的现场接线盒上。由于使用HART通信器,用户可查询、组态、标定或测试智能液位器。利用HART协议,对来自现场的信息可下载到控制系统中或按单个回路的信息接受。

◆  结构原理
      DN3010系列产品由原装DLC3000智能液位控制器与浮筒测量室、测量机构、浮筒、扭力管系统等组成。浮筒浸没在测量室内的液体中,与扭力管系统刚性连接。扭力管系统承受的力是浮筒自重减去浮筒所受的液体浮力的净值,在这种合力作用下的扭力管扭转一定角度。浮筒室内被测液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化,该变化被传递到扭力管组件,使其产生旋转。扭力管的旋转运动传递到智能液位控制器杠杆上,使固定在杠杆组件上的磁铁发生位移,改变了由霍尔效应传感器检测的磁场并转换为电信号。变送器采用单片机与相关的电子线路测量过程变量,提供二线制4~20mA电流信号输出,并驱动LCD液晶显示器及提供HART通信能力。变送器内的单片机不仅有环境温度补偿和线性化处理功能,同时也对由于过程温度变化而引起的液体密度变化进行补偿。LCD可显示模拟量输出、过程变量(液位、界位高度或密度)、过程温度、扭力管的旋转角度及变化的百分数范围等。

◆  技术参数
◇  测量范围:300~3000mm(或按用户所需)
◇  精 确 度:±1.0% FS,±0.5% FS(特殊)
◇  线 性 度:±0.75% FS,±0.5% FS
◇  重 复 性:≤±0.25% FS
◇  死        区:≤±0.2% FS
◇  输出信号:
                          模拟量:4~20mA DC (正作用)
                                          20~4mA DC (反作用)
                          数字量:HART1200波特移频键控(FSK)
◇  供电电源:24V DC±5% 二线制
◇  最大负载:600Ω(24V DC供电时)
◇  液晶显示:模拟量输出、液位、界位、过程温度、扭力管角度及百分数范围
◇  环境温度:-40~85℃
◇  工作压力:1.0~25 .0MPa
◇  介质温度:-196~450℃
◇  介质密度:0.4~2.0g/cm3(液位测量)
◇  密 度 差:≥0.05g/cm3(界位测量)
◇  介质粘度:≤150mPa·s
◇  接液材质:
                          杠杆组件:304SS、1Cr18Ni9Ti、316L
                          浮 筒:304SS、1Cr18Ni9Ti、316L
                          外浮筒:碳钢、304SS、1Cr18Ni9Ti、316L
                          扭力管:蒙乃尔、316L、3J53、3J1
◇  连接法兰:
                          外浮筒:DN20~DN50,PN1.0~PN25.0MPa,PL/RF,WN/RF,WN/M(任选)
                          内浮筒:DN80~DN100,PN1.0~PN25.0MPa,PL/RF,WN/RF,WN/M(任选)
                          法兰类型及密封面型式请用户在订货时注明
◇  法兰标准:采用化工部HG/T 20592~20635-97法兰标准制造,
                          其它法兰标准请用户在订货时注明
◇  伴热夹套:G1/2"(外),DN15,PN1.0MPa PL/RF,其它规格请用户在订货时注明
◇  排污接口:ZG1/2"(排污阀)、M20×1.5(排污堵塞)
◇  电气连接:2个1/2″NPT(内)或按用户所需
◇  电缆直径:6~12mm
◇  外壳防护:IP66
◇  防爆型式:
                          隔爆型:dⅡCT6
                          本安型:iaⅡCT6
◇  关联设备:LB987S、MTL787S、Z787、KN9710、LJ9201S、MTL5042S

  产品选型


选 型 表

项 目

DN3010

智能型电动浮筒液位(界位)变送器

系 列 号


-L

逆时针在变送器左面安装

安装方向

-R

顺时针在变送器右面安装


C

Q235碳钢

主体材质

S

1Cr18Ni9Ti

T

其它材质(需注明)


1

外浮筒侧底法兰安装

安装方式

2

外浮筒侧侧法兰安装

3

外浮筒顶底法兰安装

4

外浮筒顶侧法兰安装

5

内浮筒顶置带稳流套法兰安装

6

内浮筒顶置法兰安装


A

测量液位

被测参数

B

测量界位

C

测量密度


P1

1.0~2.5

压力等级

P2

4.0

P3

6.3

P4

10.0

P5

16.0

P6

25.0


T1

常温型-40~150℃

过程温度

T2

高温型150~400℃(带散热片)

T3

低温型-196~150℃(带散热片)


O

无防爆要求

防爆型式

D

隔爆型

E

本质安全型


J0

无伴热夹套

伴热夹套

J1

带伴热夹套G1/2"(外)

J2

带伴热夹套DN15,PN1.0MPa


-N

无安全栅

安 全 栅

-LB

配带安全栅(注明型号)


-□□□□

测量范围(mm)


-□□□□

介质密度(kg/m3

DN3010

-L

S

2

A

P2

T1

O

J0

-N

-1200

-998

选型示例

        DN3010智能型电动浮筒液位变送器,左面安装,输出信号4~20mA+HART,主体材质1Cr18Ni9Ti,侧侧法兰安装,测量液位,压力等级4.0MPa,过程温度-40~150℃,无防爆要求,无伴热夹套,无安全栅,测量范围0~1200mm,介质密度998 kg/m3

更多产品信息请到技术支持中资料下载。
