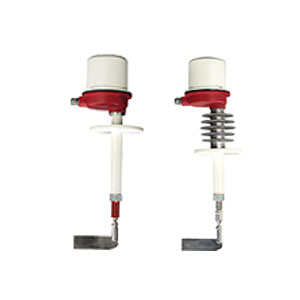

ULD系列阻移式物位计


◆  产品概述 图片关键词
      ULD系列阻移式物位计适用于工业生产过程中开口、密闭及带压容器、料仓内的料位进行检测及控制。产品可广泛应用于钢铁、冶金、水泥、橡胶、化纤、电力、粮食等行业。
      高,低限位置时,物位计的继电器触点输出报警控制信号。
      ULD系列物位计属机电一体化式仪表,其显著的特点是检测部分和仪表运行机构严格隔离,料仓灰尘不能进入仪表壳体,具有良好的耐高温、防尘、防腐、抗震、耐冲击及耐压性能。仪表结构简单,无繁杂的电气线路,运转极为可靠,安装后无需调试,易于维护,不受环境影响,可连续长期运行。








◆  产品应用

钢铁工业:

金属粉沫、颗粒、钢球、矿石…

食品工业:

奶粉、粮食、糖果、饼干…

电力行业:

原煤块、煤粉、除尘灰…

粮食加工业:

米、麦、豆类、糖…

化工、轻工业:

盐、烟草、木屑、化肥、碳黑…

医药行业:

药料、药片、药丸、药粉…

建筑工业:

水泥、白灰、粘土、砂石、石膏…

塑料工业:

塑料切粒、胶木粉、塑料粉…

◆  工作原理
      ULD系列阻移式物位计采用摆动式传动系统,当物料使检测板受阻时,主轴受阻力矩而静止,电机继续运行,进而使检测拨叉张开并压动拨叉上的微动开关使其闭合,继电器线圈得电后输出料位讯号(继电器接点信号),同时切断电机电源。当料位下降阻力消失时,检测拨叉受弹簧拉力作用而复位,仪表恢复检测状态。

◆  技术参数


型号

项目

ULD-2

ULD-3

ULD-4

供电电源及功耗

220V AC±10% 50Hz 10W(或24V DC 5W)

检测板往复频率

6次/分

4.5次/分

6次/分

报警力矩(力)

≤0.2N·m


≤0.32N·m

输出触点容量

普通型220V AC 5A
防爆型220V AC 1A
或24V DC 1A

220V AC 5A

普通型220V AC 5A
防爆型220V AC 1A
或24V DC 1A

环境温度

-25~85℃

环境湿度

≤85%

动作延时

2~6秒

3~7秒

2~6秒

检测板摆角

30°±5°


30°±5°

被测介质温度

L(低)≤90℃
H(高)≤180℃

L(低)≤90℃
H(高)≤240℃

≤300℃

料仓压力

常压

常压

≤0.3MPa

介质粒度及密度

粒度<30mm,密度>0.2g/cm3

粒度<100mm,密度>0.5g/cm3

粒度<30mm,密度>0.4g/cm3

测量范围

水平安装150~1000mm
垂直安装 ≤2000mm

1~30m

水平安装300~1000mm
垂直安装 ≤2000mm

安装方式

法兰或螺纹连接
水平安装或垂直安装

法兰连接
垂直安装

法兰连接
水平安装或垂直安装

防爆等级

ExdIIBT4

ExdIIBT4

◆  产品选型



选 型 表

项 目

ULD

阻移式物位计

系 列 号


-

2

摆动式

基本型式


3

往复式


4

摆动式(高温、耐压型)



L

常温型≤90℃

介质温度

H

高温型UL-2≤180℃,UL-3≤240℃,UL-4≤240℃


-

O

常压型

料仓压力


P

耐压型0.3≤MPa(仅适用于UL-4型)


T

法兰垂直安装 DN80/100 PN1.0MPa PL/RF

安装方式

A

螺纹安装 G11/2″

F

法兰水平安装 DN80 PN1.0MPa PL/RF


1

微动开关、继电器输出型

输出形式

2

微动开关、常规型(继电器)

3

光电开关、继电器输出型


-

1

无防护罩

防 护 罩


2

带防护罩

3

带防护罩及吹灰装置


N

普通型

    可 选 项

B

隔爆型 dⅡBT4


-□

单位:mm

测量范围

ULD

-

2

L

-

O

F

1

-

2

N

-800


选型示例

ULD-2型阻移式物位计,常温型≤90℃,常压型,法兰水平安装DN80/100 PN1.0MPa PL/RF,微动开关、继电器输出型,带防护罩,普通型,测量范围800mm。
