SQDQ系列气路控制箱

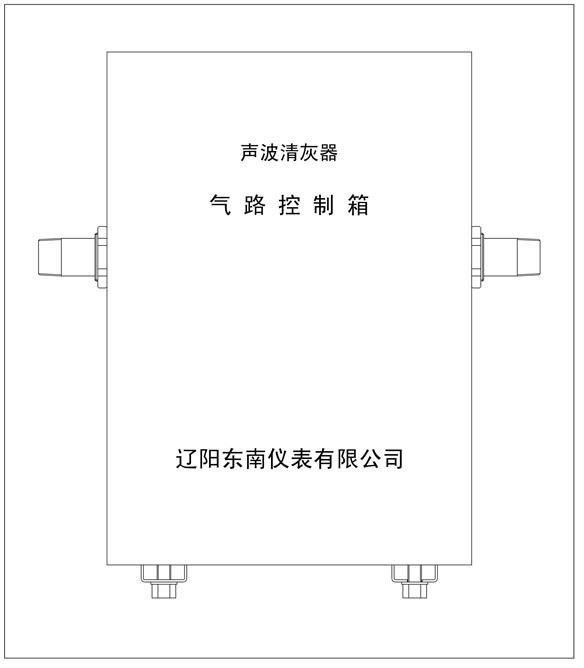

◆  外形尺寸

图片关键词

◆  型号规格


气路气控箱的型号规格、外形尺寸、控制气路数见下表
型号规格
外形尺寸
控制气路数
备    注
SQDQ-1
450×320×200
1
单气路
SQDQ-2
800×320×200
2
二气路
SQDQ-3
1200×500×300
3
三气路
SQDQ-4
1600×500×300
4
四气路
SQDQ-5
2000×500×300
5
五气路
SQDQ-6
2400×500×300
6
六气路
◆  产品用途
        声波清灰器气控箱主要由气路控制箱体、电磁阀、过滤减压阀二联体组件、管接头等组成。箱外两端配装活接、焊接丝头,进气端配装不锈钢球阀,用于声波清灰器供气气源的过滤、调压及控制气源管路的通断,从而控制声波清灰器的启停。

◆  安装方式

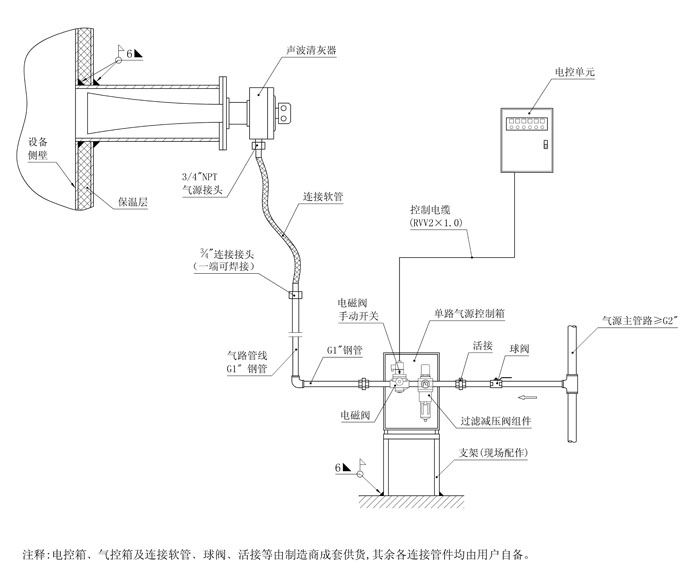

1. 单气路气控箱的安装及电磁阀的接线(如图所示)

图片关键词


        声波清灰器气路控制箱在安装时,首先要确定气路控制箱的位置,既要距声波清灰器近些,又要便于安装、维护和操作。现场配作安装支架,气路控制箱出口与声能器预带的连接软管间用DN25(1″)钢管相连接,DN25(1″)钢管的长度应小于8米。
注:气路控制箱、电控箱及连接软管、球阀、活接由生产厂成套供货,其余各件由用户自备。

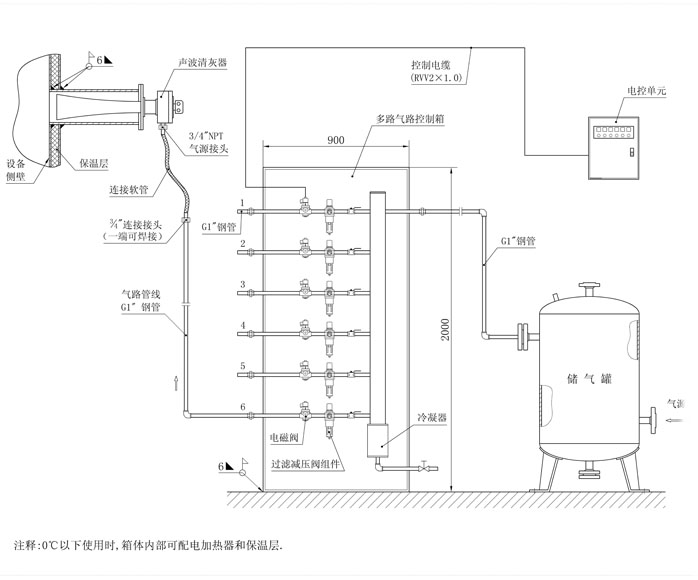

2. 多气路气控箱的安装及电磁阀的接线(如图所示)

图片关键词


        对于多气路采用集中控制箱控制时,为保证声波清灰器供气气源的工作压力及流量的稳定,一般应在气控箱前设置相应容积的储气罐。

◆  气源系统
1. 现场有压缩空气源时,声波清灰器主气源管路应采用DN50、PN1.0MPa钢管,并在现场配一定容积的气罐,以保证声波清灰器供气气源的工作压力及流量。
2. 现场无压缩空气源时,应安装储气罐及空气压缩机,储气罐及空气压缩机具体规格由声波清灰器的订货数量决定。
3. 现场气源含水、含尘量大时,应安装气水分离或除尘过滤装置,以保证气源洁净。
4. 用于声波清灰器供气气源的过滤、调压及控制气源管路的通断,从而控制声波清灰器的启停。
